一、产品概述

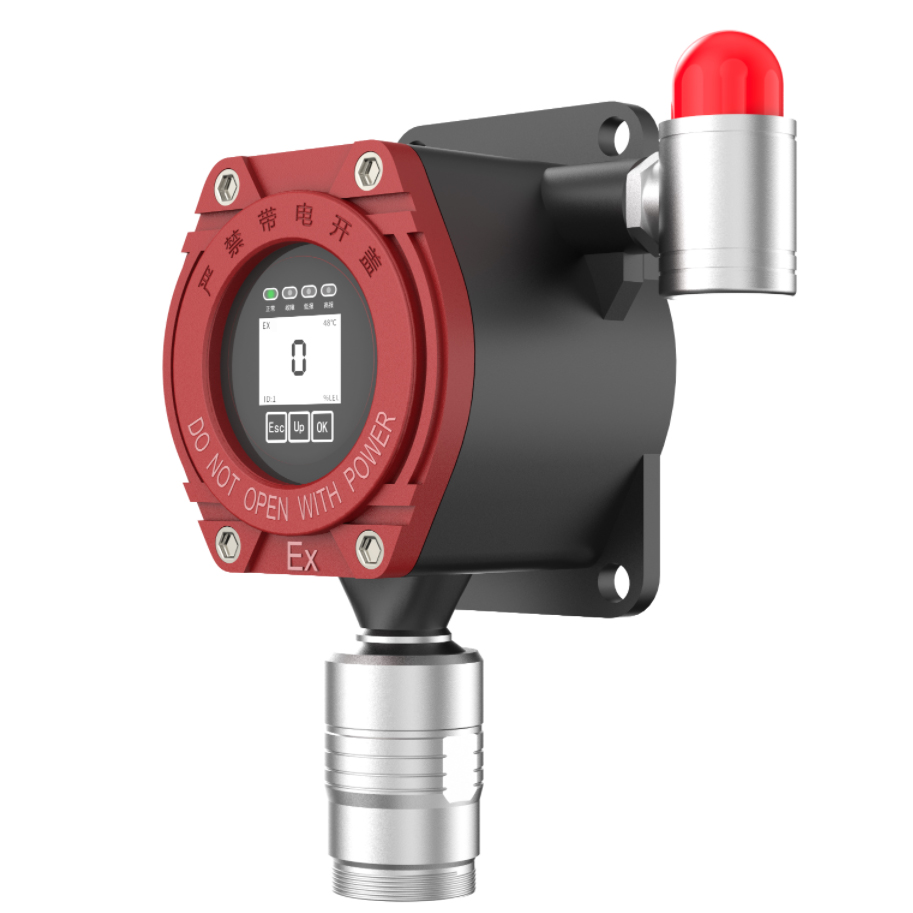

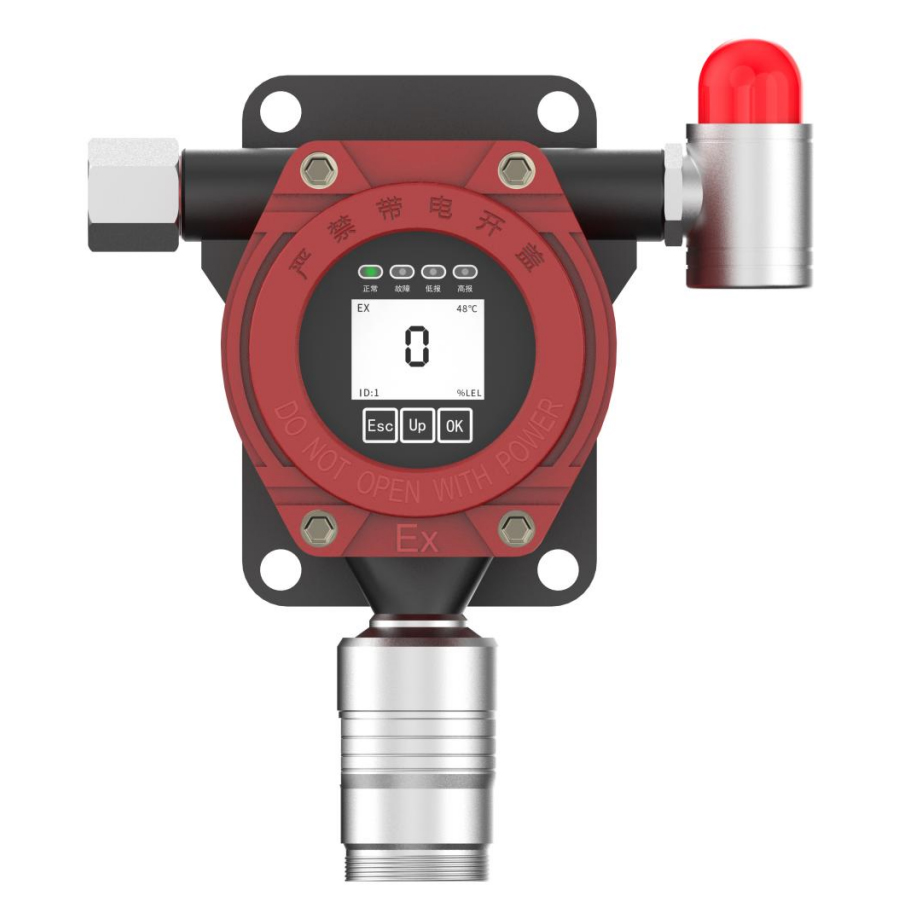

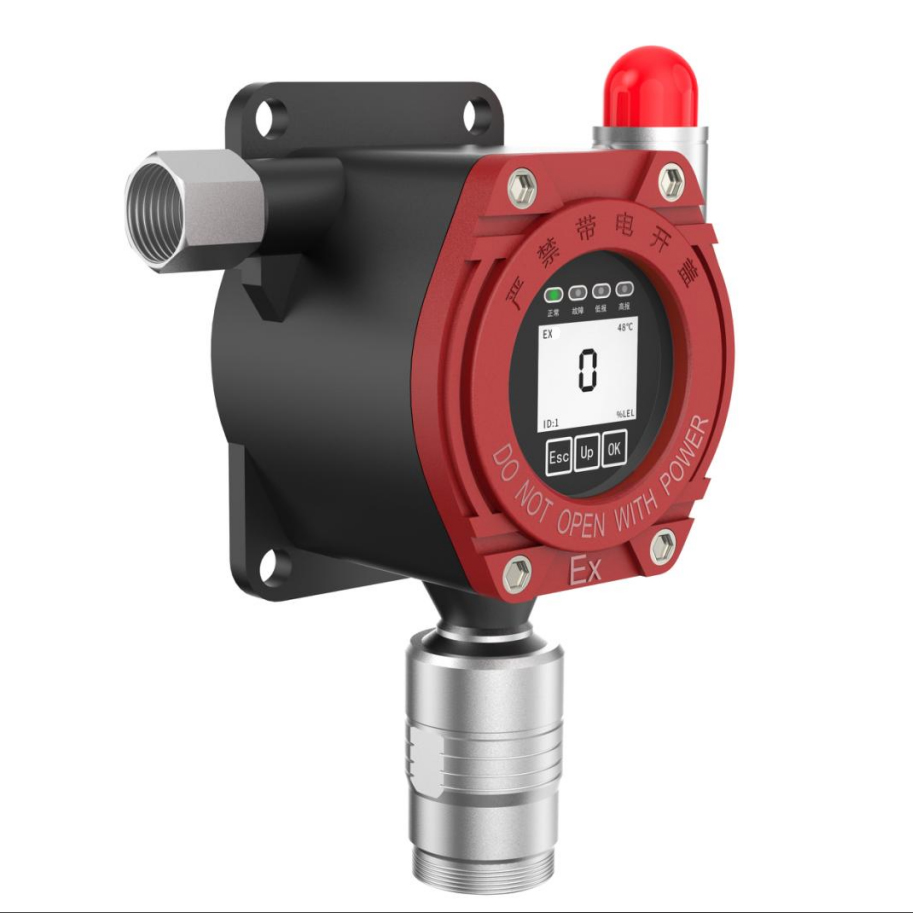

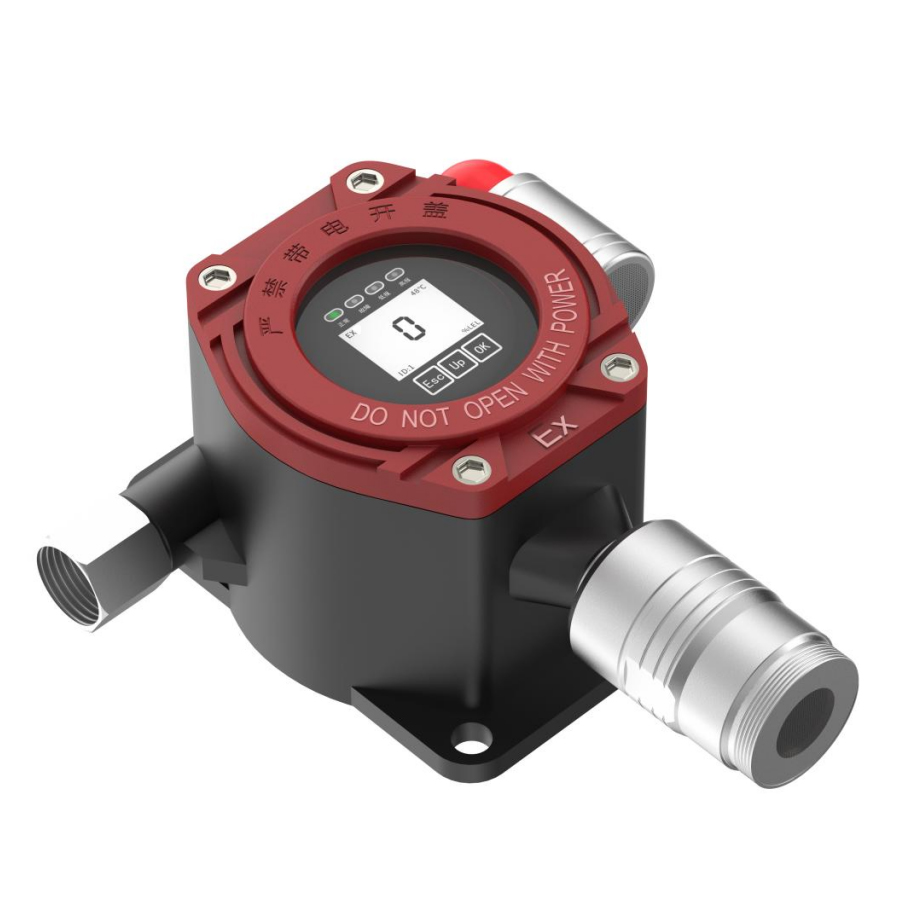

YXAD60系列模块化气体探测器（以下简称探测器）是一种固定式可连续监测作业环境中可燃气体、氧气、 或有毒气体浓度的仪器。
探测器为自然扩散方式监测气体浓度，采用模块化设计，主要由主板、RS485、4~20mA 、 Power、CAN (通信模块四选一)、传感器模组、数码管显示板、OLED 显示板(显示板二选一)等组成，同一个主板插接不同的传感器模组实现测量不同的气体、不同的显示方式、不同的数据传输方式；从而为客户降低因大量备不同的板子而占用大量资金，传感器采用模组形式，实现客户免标定，不同传感器模组插在主板上，探测器自动适应气体参数、报警参数等，为客户降低后期维护成本。采用 32 位嵌入式微控器技术，操作简便，功能齐全，可靠性高，整机性能居国内领先水平。
二、技术参数
检测气体：HBr
测量范围：0-50、100、1000、2000PPM、0-100%LEL、100%VOL（视具体传感器性能，其他可定制）
分 辨 率： 0.1PPM（0-100PPM）、0.01%LEL（0-100%LEL）（视具体传感器性能，其他可定制）
采样方式：扩散式、泵吸式、流通式（可选）
安装方式：壁挂式、管道式、流通式（可选）
响应时间：≤30 秒（T90）
检测精度：≤±3%（视具体传感器而定）
线性误差：≤±3%
恢复时间：≤30 秒
重 复 性：≤±3%
防护等级：IP66
防爆等级：Ex d IIC T6 GB
防爆编号：CNEx20.0114X
温 湿 度： 标配温度传感器，湿度可选
检测方式： 扩散式
安装方式： 壁挂式、管道式、流通式
信号输出：
① 4-20mA 标准电流环信号输出
② RS485 总线型标准信号输出
③ Power-bus总线型标准信号输出
④ Can总线型标准信号输出
传输方式：
① 电缆传输：3 芯、4 芯电缆线，远距离传输（1-2 公里）
② TCP/IP 传输：支持 TCP/IP 协议，利用光纤、网线，通过内网、外网远距离实时传输（选配）
③ GPRS 传输：可内置 GPRS 模块，实时远程传输数据，不受距离限制（选配）
④ 无线传输：支持 433Mhz，无线电台传输模式，传输距离 2-10Km，不同功率而定（选配）
接收设备： 用户电脑、控制报警器、PLC、DCS、手机、平板电脑等可选
报警方式： 现场声光报警、外置报警器、远程控制器报警、电脑数据采集软件报警
报警设置：
①标准配置两级报警，可选三级报警
②气体传感器可设定常规高低报警，可控制气体的浓度区间范围
壳体材料： 铝合金+喷砂氧化/氟碳漆，防爆防腐蚀
工作环境： 工作温度 -20 ～ 70℃（更高温湿度环境使用需定制或选配预处理系统）
工作湿度： ≤90%RH，无冷凝
工作压力： 86Kpa ~ 108Kpa
工作电源： 24VDC（12～30VDC）
尺寸重量： 230*180*90(mm)(L×W×H） 1.2Kg(净重)
安装螺纹：M20×1.5、G1/2
标准配件： 说明书、合格证
执行标准： GB3836.1-2010《爆炸性环境 第 1 部分：设备 通用要求》
GB3836.2-2010《爆炸性环境 第 2 部分：由隔爆外壳“d”保护的设备》
